Como aplicar el equipo

Colocar sobre la zona a tratar un paño o toalla a fin de evitar que la bobina se encuentre en contacto con la piel.

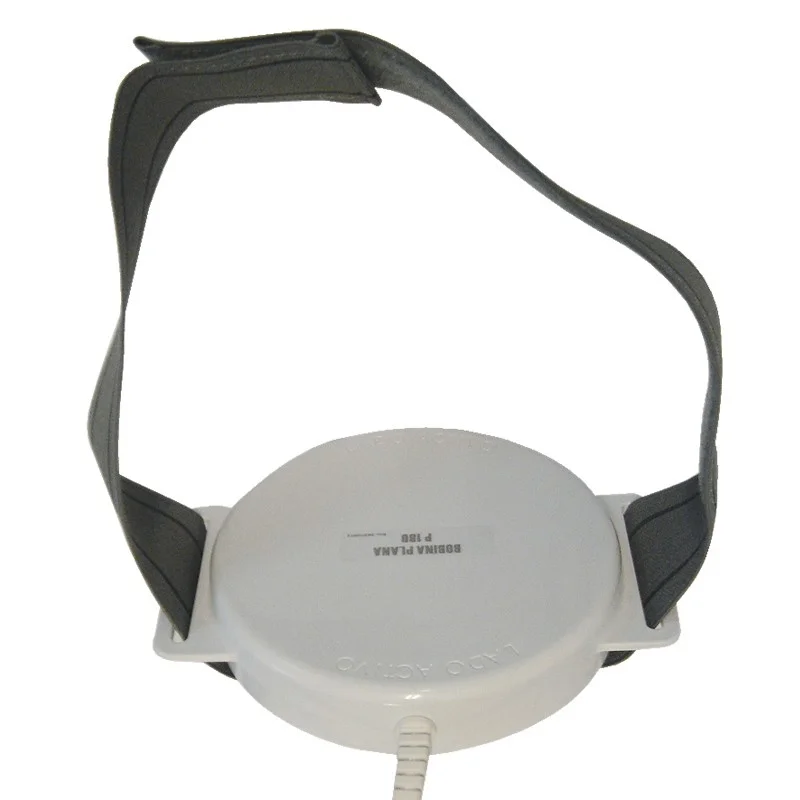

En caso de utilizar las bobinas planas, fijar éstas sobre las zonas a tratar y luego dar comienzo al programa previamente seleccionado. También es posible, y puede resultar más cómodo en ciertos casos (patologías localizadas en muñeca, codo, antebrazo o pie), colocar la bobina en una superficie estable y apoyar sobre ella la zona a tratar.

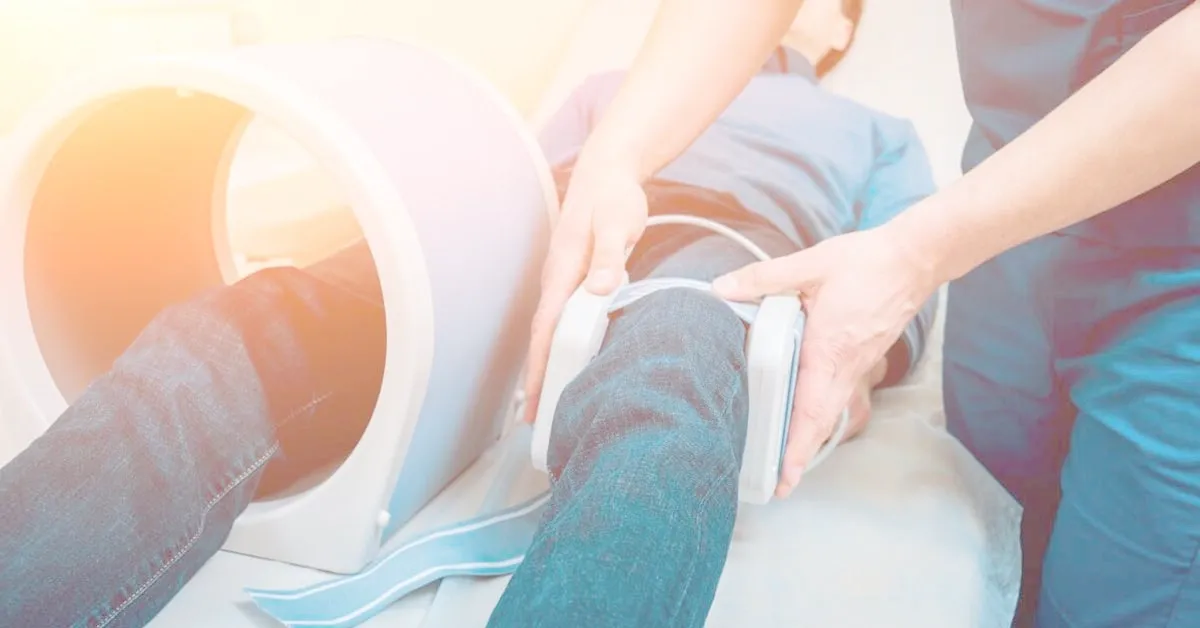

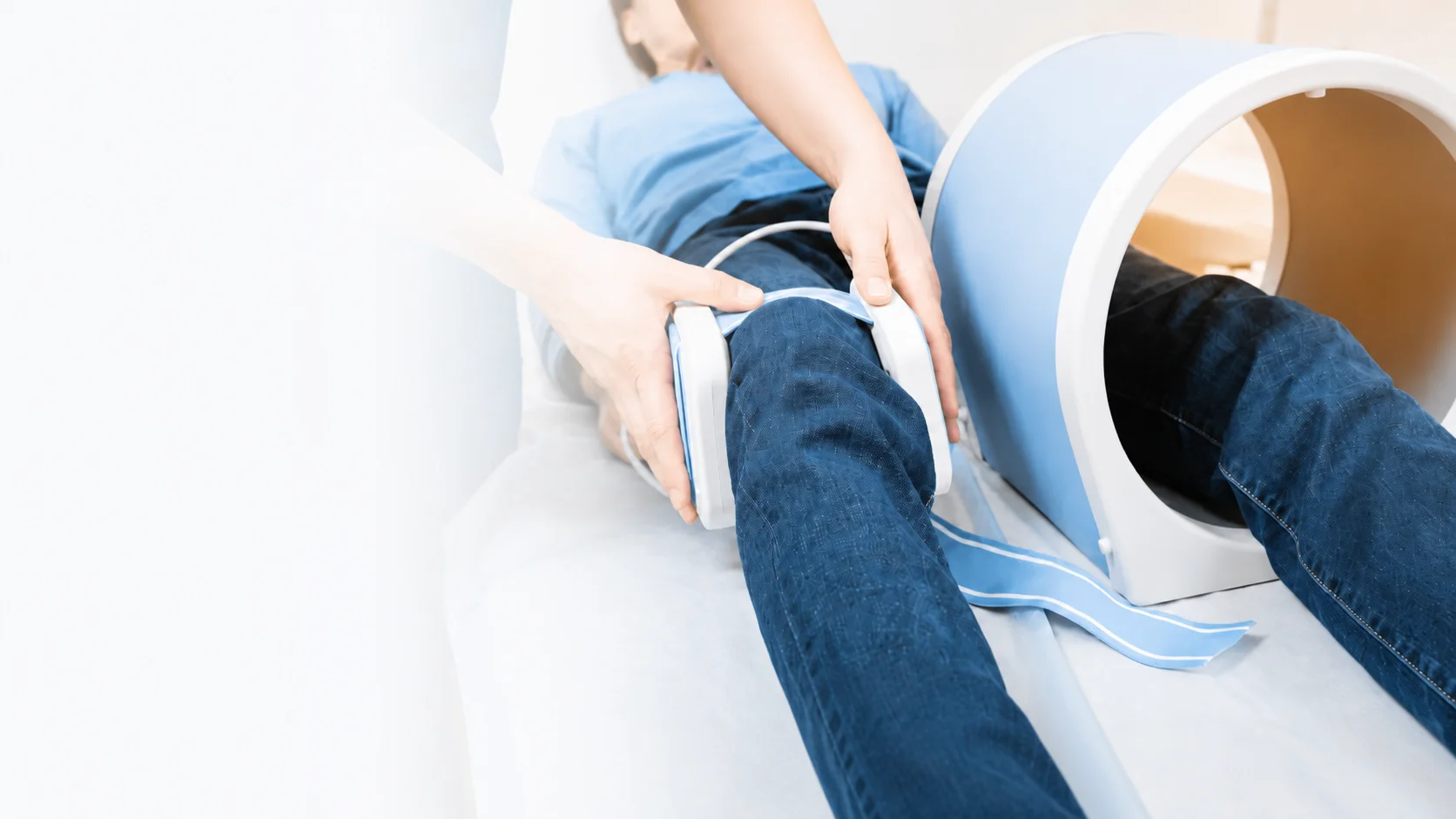

Si se desea realizar el tratamiento utilizando las bobinas envolventes (parte opcional), introducir la zona a tratar (en caso de que fuera posible, de lo contrario, utilizar la bobina plana) en el interior de la bobina y luego dar inicio al programa previamente seleccionado.

Configuracion de la sesion

Una vez accionada la tecla de encendido se escuchan tres señales sonoras y se ilumina el visualizador de frecuencia y modo, destellando las opciones de frecuencia 5 Hz y emisión continua.
Para configurar la sesión coloque la perilla de selección en la posición MODO PROGRAMACIÓN.

Inicio de sesion

Una vez seleccionadas la frecuencia y la emisión deseadas se debe elegir con la perilla de selección el nivel de salida.
La perilla dispone de una escala graduada expresada en militesla (mT) de valor mínimo 2 mT y valor máximo 20 mT.
Al salir del MODO PROGRAMACIÓN, se escuchará una señal sonora larga indicando que el equipo comienza a emitir, y las barras del visualizador de frecuencia y modo dejarán de destellar. Al mismo tiempo se acciona el timer de la sesión, el cual desactivará el equipo luego de transcurridos 30 minutos.

Interrupción de la sesion

Si se desea interrumpir la sesión antes de los 30 minutos se debe colocar la perilla nuevamente en MODO PROGRAMACIÓN.

Finalización de la sesion y apagado del equipo

Transcurridos los 30 minutos de sesión se escuchará cuatro señales sonoras y una quinta señal más larga, y las barras del visualizador de frecuencia y modo comenzarán a destellar, indicando que el equipo dejó de emitir.

Para comenzar una nueva sesión se debe llevar nuevamente la perilla de selección al MODO PROGRAMACIÓN. De ser necesario configurar una nueva sesión se procede como se detalla en la sección Configuración de sesión. Para repetir la misma sesión se lleva la perilla de selección desde MODO PROGRAMACIÓN hasta el nivel de salida deseado.
El MAGNETHERP 200 es un equipo de operación intermitente. Esto significa que el tiempo máximo de operación emitiendo es de 30 minutos; luego debe esperarse al menos 15 minutos antes de volver a utilizarlo en un sesión. Al finalizar la sesión se deben colocar las bobinas en un lugar seguro, referentemente cerca del equipo para evitar caídas que pudieran dañarlas. Si el equipo no se utilizará en corto plazo es conveniente apagarlo. Para apagar el equipo se debe presionar sobre la marca O de la tecla de encendido ubicada en el panel trasero.

Indicadores y avisos al operador

• Al encenderse el equipo emite tres señales sonoras y destella el visualizador de frecuencia y modo.
• Al presionar el pulsador de selección emite una señal sonora.
• Al iniciar la sesión el equipo emite una señal sonora larga.
• Durante la sesión el visualizador de frecuencia y modo indica la configuración realizada.
• Al finalizar la sesión el equipo emite cuatro señales sonoras y una quinta señal más larga.

Alimentación eléctrica del equipo

El equipo MAGNETHERP 200 está preparado para ser alimentado con una tensión nominal de 220 V~ alterna senoidal monofásica, con una tolerancia de ±10%. La frecuencia nominal de la red deberá ser de 50 Hz.

Conexión de partes y detalles de las partes del equipo

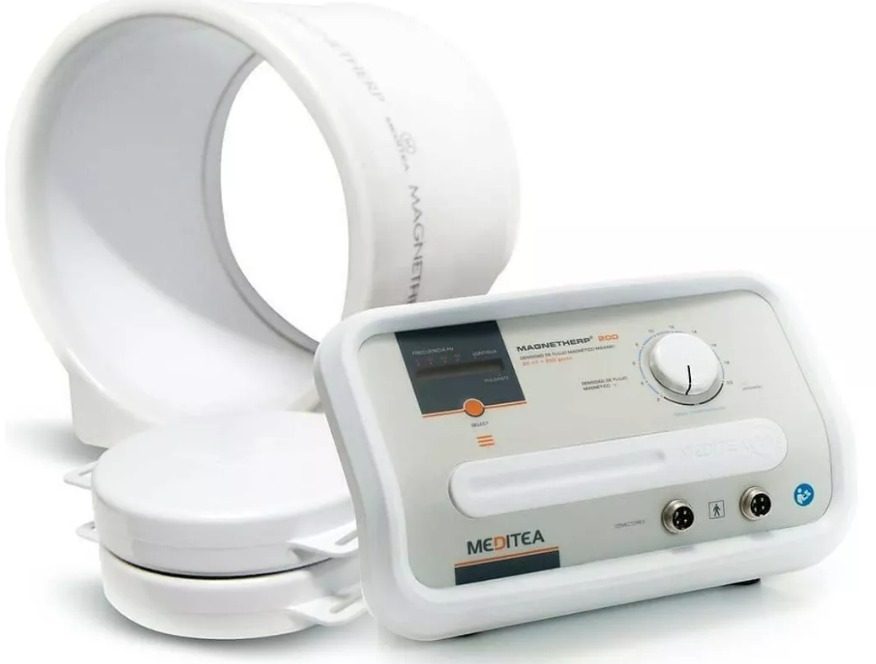

En su parte frontal el MAGNETHERP 200 esta provisto de dos conectores de salida. Las salidas actúan en forma simultánea para poder utilizar hasta 2 bobinas.
El MAGNETHERP 200 únicamente permite conectar a las fichas conectoras las partes provistas con el equipo o aquellas partes opcionales que se ofrecen para ser utilizar con este modelo en particular. Inserte la ficha de la bobina en el conector del equipo teniendo en cuenta la muesca que permite el perfecto encastre. Luego gire la tuerca del conector de la bobina en sentido horario para ajustar la conexión. Para retirar la bobina, se debe asegurar primero que el equipo no esté emitiendo señal. Luego gire en sentido antihorario la tuerca y retire el conector.

Comandos y Elementos del equipo

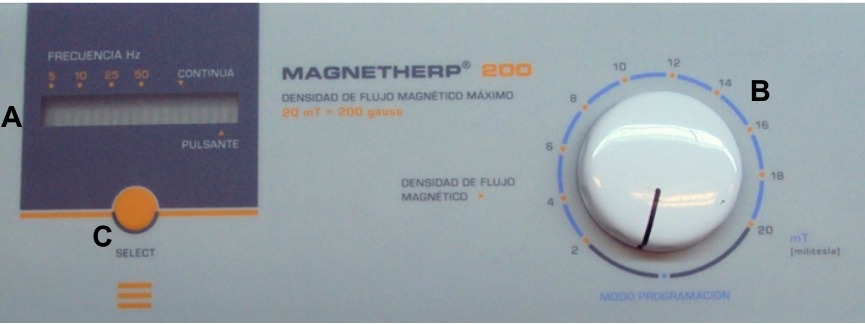

El MAGNETHERP 200 cuenta con una interfaz intuitiva para el usuario, lo que le otorga facilidad de manejo, permitiendo personalizar el tratamiento de acuerdo a cada necesidad. La siguiente imagen presenta el panel de control del equipo:

REFERENCIA: A

• NOMBRE : Visualizador de frecuencia y modo
• DESCRIPCIÓN: Visualización de la frecuencia de trabajo y modo seleccionado

REFERENCIA: B

• NOMBRE : Perilla de selección
• DESCRIPCIÓN: Colocación del equipo en modo programación. / Activación del timer en modo de trabajo y regulación de la potencia de salida

REFERENCIA: C

• NOMBRE : Pulsador de selección
• DESCRIPCIÓN: Selección de frecuencia y modo de trabajo del equipo

• No instalar el equipo en un lugar cercano a fuentes de calor, tales como estufas.
• Evitar la exposición a luz solar directa, el contacto con polvo, la humedad, las vibraciones y los choques fuertes.
• El equipo debe ser instalado de manera que no pueda entrar líquido. Si recibiera o penetrara cualquier tipo de líquido en su estructura, desconectar el mismo y hacer revisar por un servicio técnico.
• La instalación eléctrica del local donde se utilice el equipo debe cumplir con las normativas vigentes.
• Se encuentra terminantemente prohibido conectar al equipo otros elementos que no sean las partes originalmente suministradas.
• Las partes aplicables no son sumergibles.
• La limpieza del equipo y de las partes no debe realizarse con alcohol isopropílico.
• Al guardar los cables tener especial cuidado de no doblarlos excesivamente ni ejercer una fuerza desmesurada a fin de prolongar su vida útil.
• Equipo de operación intermitente: El tiempo máximo de operación es de 30 minutos y el tiempo mínimo de descanso es de 15 minutos.
• Ante cualquier duda consulte con su médico.
• Este producto médico debe mantenerse fuera del alcance de los niños.
